管道直饮水系统布管方式设计

发布时间:2020/5/23 16:47:58点击数(0)

成都川力智能流体设备股份有限公司

中联大禹水环境控股有限公司     高级工程师 张存辉


《建筑与小区管道直饮水系统技术规程》CJJ/T110-2017中对管道直饮水系统布管方式进行了说明,罗列了几种同程循环的布管方式,而在实际施工过程中,所列几种布管方式不能完全指导系统布管方式的设计和施工,为此,我们根据实际施工经验,对管道直饮水系统布管方式设计作以下简介。


建筑与小区可分为多栋建筑和独栋建筑,又可分为超高层、高层和中、低多层建筑。对于供水范围较大的多栋建筑和超高层、高层建筑,可分竖向分区域(按层分高、中、低区)或横向分区域(按楼栋数分区)供水,对于供水范围小的独栋和中、低多层建筑,可不实行分区供水。


CJJ/T110-2017中规定采用同程循环布管方式(我们称为并联式),在实际离施工中,我们认为在供水范围较大的多栋建筑采用同程循环方式较为合适,对于供水范围较小的独栋建筑,我们认为单管封闭循环方式(我们称为串联式)比同程循环方式更能实现系统完全循环。由于采用同程循环系统用水点多,用水时间和用水量变化大,用水不平衡,系统很难实现水力平衡。而采用单管封闭循环方式,直饮水始终沿主管单向流动,不受用水点变化影响,真正实现完全循环,不存在死水现象,更能确保水质安全。直饮水系统主要循环布管方式系统原理见图1至图4

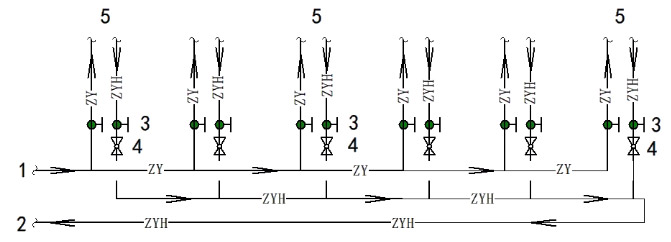

图1  多栋、多单元全循环同程系统示意图

1—自净水机房     2—至净水机房     3—流量调节阀

4—流量平衡阀     5—单元或多栋建筑

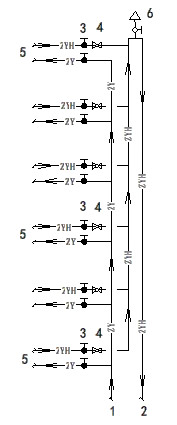

图2  独栋多层全循环同程系统示意图

1—自净水机房     2—至净水机房     3—流量调节阀

4—流量平衡阀     5—楼层    6—排气阀



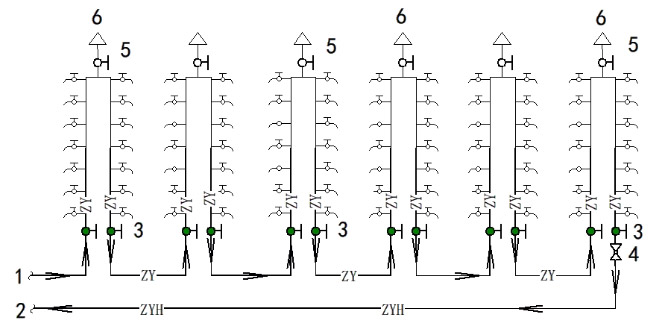

图3  多栋、多单元单管封闭循环系统示意图

1—自净水机房     2—至净水机房     3—检修阀

4—流量调节阀     5—单元楼栋    6—排气阀

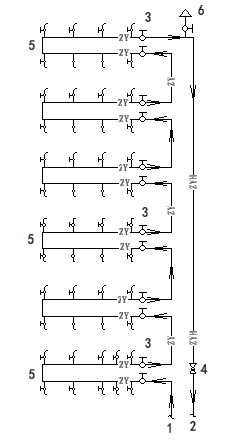

图4  独栋多层单管封闭循环系统示意图

1—自净水机房     2—至净水机房     3—检修阀

4—流量调节阀     5—单元楼栋    6—排气阀


管道直饮水系统同程循环管网布管的方式,在CJJ/T110-2017《建筑与小区管道直饮水系统技术规程》中已列,本文不再叙述,下面就几种单管封闭循环管道管网布置示例如下(图5至图8):

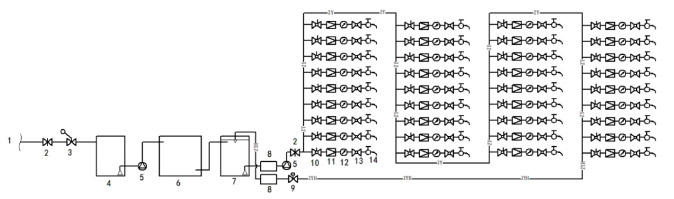

图5 单管封闭循环管网不分区供水系统示意图

1—城镇供水   2—闸阀    3—遥控浮球阀   4—原水箱   5—加压泵   6—水处理设备    7—净水箱(消毒)  8—紫外循环组件   9—循环电控制动阀  10—加密表前阀   11—支管减压阀   12—直饮水水表   13—表后阀  14—水嘴(终端饮水装置)

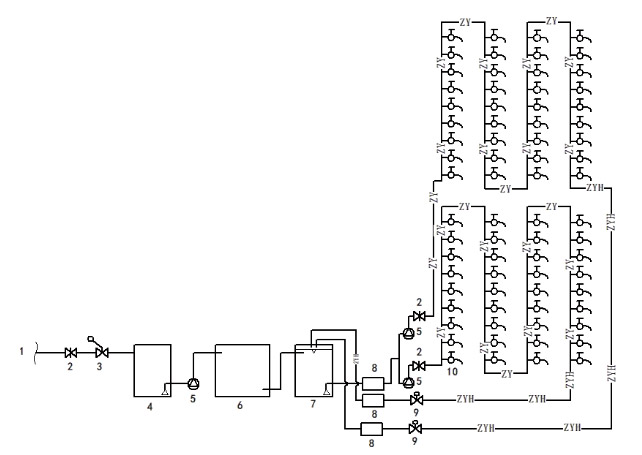

图6 高层建筑单管封闭循环竖向分区供水系统示意图

1—城镇供水   2—闸阀    3—遥控浮球阀   4—原水箱   5—加压泵   6—水处理设备   7—净水箱(消毒) 8—紫外循环组件   9—循环电动控制阀区     10—水嘴(终端饮水装置)

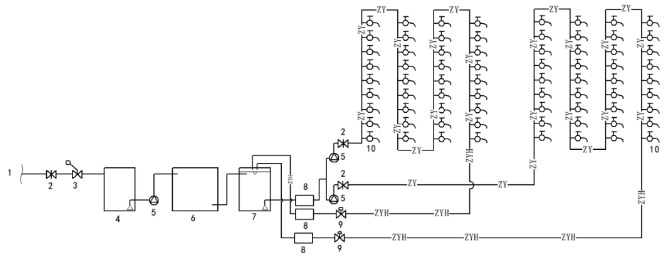

图7 多栋建筑单管封闭循环按楼栋分区供水系统示意图

1—城镇供水   2—闸阀    3—遥控浮球阀   4—原水箱   5—加压泵   6—水处理设备   7—净水箱(消毒) 8—紫外循环组件   9—循环电动控制阀区     10—水嘴(终端饮水装置)

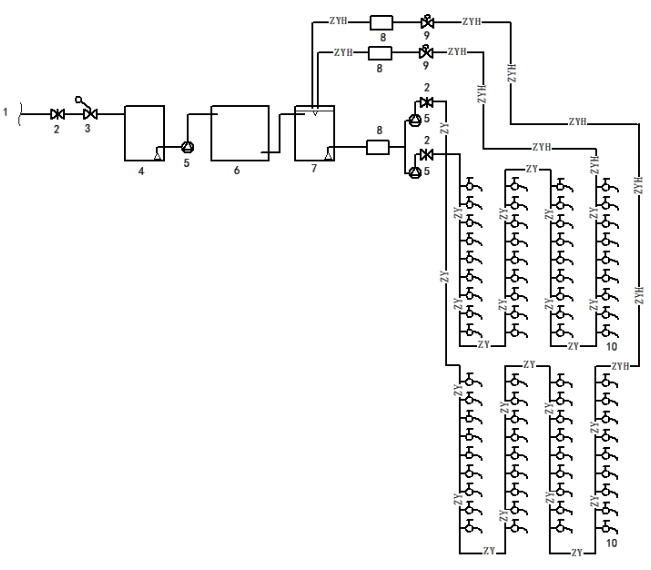

图8 屋顶单管封闭循环供水系统示意图

1—城镇供水   2—闸阀    3—遥控浮球阀   4—原水箱   5—加压泵   6—水处理设备   7—净水箱(消毒) 8—紫外循环组件   9—循环电动控制阀区     10—水嘴(终端饮水装置)


管道直饮水系统管网采用什么样的布管方式,应根据项目实际情况而定,原则是供水系统要基本做到完全循环,不存在死水现象。根据实际经验,在供水主管网长度不超过4000米,最大供水主管直径不超过DN50的项目,建议优先采用单管封闭循环方式布管。因为单管封闭循环系统中的水流一直沿一个方向流动,除了支管外,只要主管末端有用水点在用水,整个管网系统中的水就都在流动,这样,既不需要进行水力平衡计算和进行水力平衡调试,也节约循环时间,循环时也更彻底,如支管长度在规定范围内,则系统水质也更能保证。


除此之外,在直饮水系统管网设计时,还须注意以下几个问题:

1、支管长度不能超过CJJ/T110-2017《建筑与小区管道直饮水系统技术规程》规定的6米,在实际操作中,最好控制在3米以内,且支管的口径不得大于DN15,这样才能确保末端水质无死水现象,保证水质健康安全。


2、在管网系统中局部高点应增设自动排气阀,在采用下行上供的管网系统,在局部高点可采用打开阀门末端排气的方式,这种情况下可以不安装排气阀,但须要定期进行人工排气,这样较为麻烦,最好还是加装自动排气阀为宜。


3、在同程循环布管的系统中,每栋楼上面6-7层可不加装支管减压阀;在单管封闭循环布管的系统中,最后一栋楼上面6-7层可不加装支管减压阀;在独栋楼按层的同程循环系统中,可在每层主支管上加装支管减压阀,对每层供水压力进行控制,但要注意对每层进行水力平衡调节。


4、在同程循环的分支回水管上,应加装流量调节阀,以实现各分回水管路的水力平衡,确保各支管全部参与循环,不存在死水现象,也可用支管减压阀代替流量调节阀进行水力平衡调节。


5、在同程循环供水系统中的供水主管口径大小,可按用水量大小逐级递减的方式设计布管,循环回水主管的口径大小,可按循环回水量大小逐级递增的方式设计布管,这样设计更合理,也节约材料成本。
